最全的接收头脚位说明

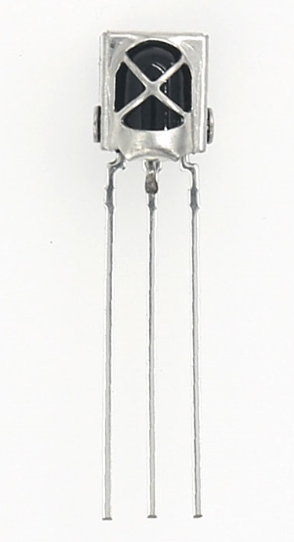

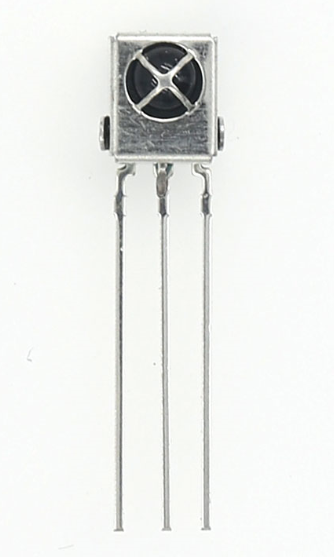

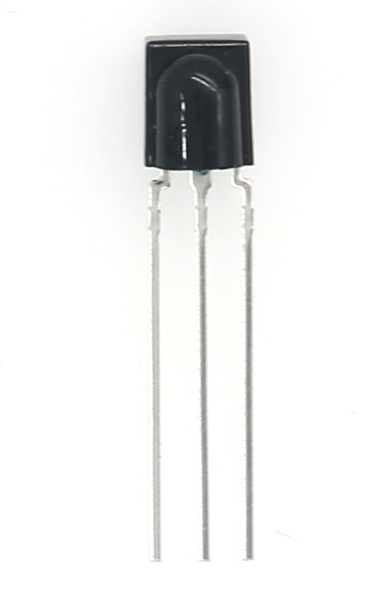

1.直插接收头一般脚位：

  直插接收头一般有以上四类，接收头脚位从左向右：正常情况下为Vout(信号输出脚)，GND(中间接地或负极脚)，Vcc(电压输入或正极脚位)

2、贴片双球接收头脚位（如我司产品HRM-6830系列和HRM-R73系列）

贴片双球接收头脚位从左向右：GND(接地或负极) ，Vcc(电压输入或正极)，Vout（信号输出)，GND(接地或负极)

3.单球贴片接收头（如我司产品型号HRM-5042系列）

脚位从左向右：正常情况下为Vout(信号输出)，GND(中间接地或负极)，Vcc(电压输入或正极)

4.超薄贴片接收头

脚位：1，4脚为GND(接地或负极)，2脚Vout(信号输出)，3脚Vcc(电压输入或正极)

5.右单球贴片接收头（如我司HRM-5531系列）

右单球接收头脚位从左向右：GND(接地或负极) ，Vcc(电压输入或正极)，Vout（信号输出)

6.平贴式贴片接收头：

脚位：1，2脚为GND(接地或负极)，3脚Vcc(电压输入或正极)，4脚Vout(信号输出)

7.超薄贴片接收头：

脚位：3，4脚为GND(接地或负极)，2脚Vcc(电压输入或正极)，1脚Vout(信号输出)

以上脚位为常用型产品脚位，有些厂家为客户进行差异化定制，也有脚位顺序进行变更的，但知道以上接收头脚位，就可以包含了市场上99%的接收头的使用方法。
